什么是LED數碼管，LED數碼管究竟有哪些類型？

LED數碼管什么東西呢？

在我們生活之中常見的豆漿機、微波爐、點鈔機、機頂盒上面都會有顯示我們操作或著機器狀態的小型液晶屏，大多數的該類設備都是由多個LED數碼管所組合在一起的。

LED的數碼管（LED Segment Displays）是數字和其他信息電子顯示設備之中的其中一種。如下圖所示就是由多個發光的二極管（A到G以及dp一共八個二極管）封裝在一起所組成的“8”字型的一個器件。當其特定的二極管通電之后就會發光了，如若幾個不同的二極管組合在一起發光就會顯示出來我們所看到的數字或者字母的字樣了。

LED數碼管一般有哪些類型

通常呢我們都會根據LED數碼管的發光二極管的數量來進行分類，像上圖所示的LED數碼管一般稱為“七段數碼管”，原因是因為它是由七個大的二極管所組成的（通常都會沒有計數dp這個數碼管）。一般的七段數碼管擁有八個發光二極管用以顯示十進制0至9的數字，也可以顯示英文字母，包括十六進制和二十進制中的英文A至F（b,d,i為小寫，其他為大寫）。現時大部份的七段數碼管會以斜體顯示。七段數碼管由四個直向、三個橫向及上右下角一點的發光二極管組成，由以上向條發光體組合出不同的數字。

按顯示段數分類

1. 八段數碼管

分為共陽極及共陰極，共陽極的七段數碼管的正極（或陽極）為八個發光二極管的共有正極，其他接點為獨立發光二極管的負極（或陰極），使用者只需把正極接電，不同的負極接地就能控制七段數碼管顯示不同的數字。共陰極的七段數碼管與共陽極的只是接駁方法相反而已。

同樣根據上面所說的LED數碼管分類方法，我們可以知道還有下面幾種較常見的類型

2. 九段LED數碼管

相較七段LED數碼管，該類更多用在數碼手表和傳呼機上

3. 十四段LED數碼管

4. 十六段LED數碼管

按顯示位數分類

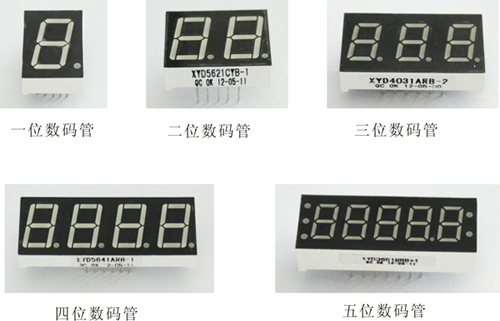

按能顯示多少個“8”可分為1位、2位、3位、4位和多位led數碼管。

按發光二極管單元連接方式分類

按發光二極管單元連接方式分為共陽極數碼管和共陰極數碼管。共陽極數碼管是指將所有發光二極管（LED）的陽極接到一起形成公共陽極（COM）的數碼管。共陽極數碼管在應用時，將公共陽極COM接到+5V；當某一字段發光二極管的陰極為低電平是，想要字段就點亮；當某一字段的陰極為高電平是，相應字段就不亮。共陰極數碼管是指將所有發光二級福安的陰極接到一起形成公共陰極的數碼管。共陰極數碼管在應用時將公共陰極COM接到地線GND上，當某一字段發光二極管的陽極為高電平時，相應字段就點亮；當某一字段的陽極為低電平是，相應字段就不亮。

按顯示的字高分類

筆畫顯示器字高最小有1mm（單片集成式多位數碼管字高一般在2～3mm）。其他類型筆畫顯示器字最高可達12.7mm（0.5英寸）甚至達到數百毫米。

按顯示顏色分類

按顯示顏色分有紅、橙、黃、綠等多種。

按內部構成結構分類

有反射罩式、單條七段式及單片集成式。
