小尺寸LCD液晶屏背光驅動電路布局(二)

文章出處：未知人氣：發表時間：2021-09-02

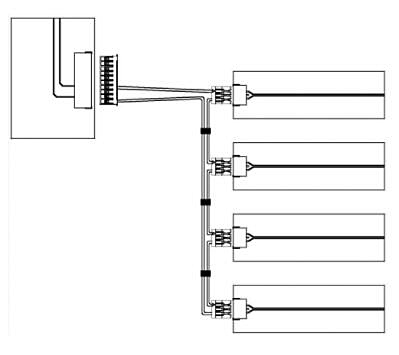

一：注意接線

即使LCD液晶屏每個LED 使用10到20mA的極低電流驅動，流過轉換器的峰值電流也要高得多。這對于電感拓撲尤其如此，因為峰值開關電流可能LED 平均電流的10到20倍。因此，需要使用適當的低損耗布線技術。對于電荷泵拓撲，電容器應布置在驅動器附近，以最小化環路面積，避免輻射開關噪聲。對于電感升壓轉換器，輸入和輸出電容器和電感器應位于驅動器附近。此外，電流設置電阻（RFB）應直接連接到芯片接地，因為內部參考和檢測電壓之間的誤差將直接影響LED 當前精度。

二：在真實環境中測試產品

考慮在外部高亮度照明條件下顯示屏的性能，并確保軟件調光控制具有足夠的動態范圍，從而在預期的照明環境下充分地使顯示屏變暗。

應注意避免以下問題

1、忘記考慮邊界和故障模式

錯誤總是發生在LED 如果存在開路或對地短路，驅動器應如何處理此問題？對于感應式增壓驅動，如果LED 如果串斷開，輸出將浪涌，因為恒定電流將對輸出電容器充電，這需要過壓保護，但此功能可能集成到驅動器中，也可能不集成到驅動器中。這在工廠測試中可能是一個問題，因為在某些測試步驟中可能未安裝顯示器。此外，產品開啟時的電涌條件也很重要，因為大量的電流消耗可能會將電池電壓降低到最低工作閾值以下。通過使用不同電路模塊的軟啟動和/或軟件排序，可以將此問題降至最低。

2.峰值效率

由于用戶可以調整背光亮度，因此在估計驅動器的效率時，需要考慮顯示器背光預期在大多數工作時間*中的驅動器效率，您需要考慮。LED 預期工作條件、蓄電池電壓范圍和正向電壓變化。電感驅動器具有更好的峰值效率和對輸入和輸出電壓變化的更大耐受性。

3.外部組件選擇

在所有設計情況下，應考慮低等效串聯電阻（ESR）X5R或X7R陶瓷電容器，以將損耗降至最低。同樣，在電感情況下，肖特基整流器的正向壓降（如果是外部的）和電感的ESR將影響效率。例如，具有0.3ΩESR的電感器用于驅動五個串聯電感器，電流為20mALED 效率將比1.3ΩESR的電感高5%。當然，這并非沒有成本，因為電感的ESR越低，提供相同電感值所對應的尺寸就越大。幸運的是，有許多新的小尺寸電感器允許LED 將驅動器放在顯示屏下方。
