TV液晶屏有哪些結構設計?

文章出處:未知 人氣:發表時間:2021-08-26

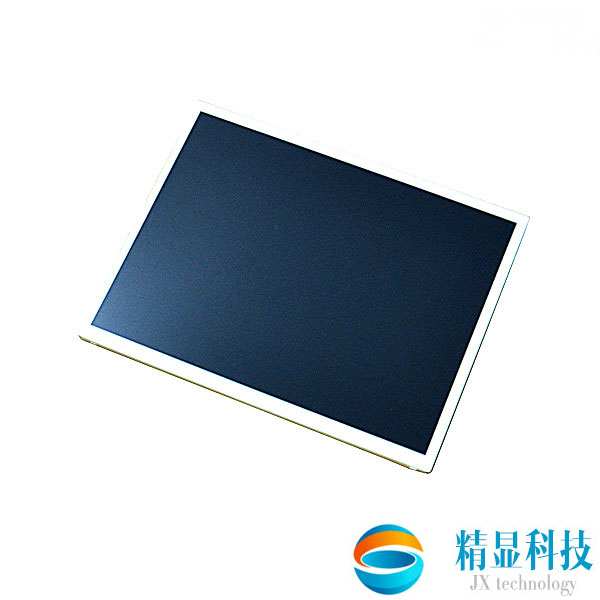

現在智能產品很受大家歡迎。許多制造商將進入這個行業。在這里,小編會為你談談TV液晶屏。 其結構主要包括:液晶顯示模塊, 電源模塊、驅動模塊和鑰匙模塊。通常,LCD模塊制造商在生產前已完成電磁兼容性(EMC)測試。EMC是液晶屏TV 設計中不可避免的重要問題。如果EMC設計不好,將導致電視廣播過程中的抗干擾能力弱、水波紋和頻閃問題,嚴重時將無法觀看。以下是EMC關鍵部件設計的簡要說明:

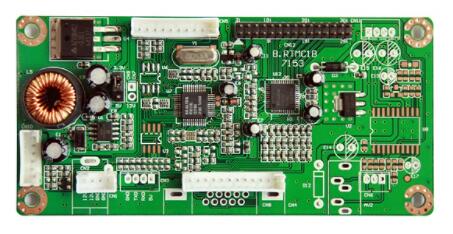

1.液晶驅動板設計
克服電磁干擾最重要的手段是接地。液晶模塊屏電視主驅動板主要包括:模擬信號部分、高速數字電路部分、噪聲源DC-DC電源部分。停留液晶屏TV 電源部分(DC-DC)的接地主要與解碼、主芯片處理等其他部分的接地分離,以減少電源接地對圖像顯示和電視聲音的干擾。DC-DC電源和接地:在印刷電路板上,電源線和接地線是最重要的。讓模擬電路和數字電路分別有各自的電源和接地路徑。
2.整機設計
防護罩的使用:通常,液晶顯示模塊、 主控制板和電源部分需要屏蔽罩。主芯片的主頻是產生電磁干擾的主要原因。主頻的頻率諧波最容易產生電磁干擾。在電磁兼容實驗中,主頻的頻率和諧波的位置都有很大的電磁干擾。在設計中,應在主芯片上增加一些屏蔽措施。主要的屏蔽措施是在數字板上增加一個金屬屏蔽。增加屏蔽罩是抵抗電磁干擾最有效的方法。
3.電源模塊設計
   液晶屏TV 電源部分采用開關電源。開關電源產生電磁干擾的原因非常復雜。電源部分的兩個主要功能是驅動LCD屏幕的背光,并為其他模塊(包括驅動模塊和按鍵模塊)提供直流電源。電源模塊的設計直接影響整個系統。如果設計不好,會導致電視機產生較大的水波,嚴重時會導致電視機故障。同時,將嚴重影響附近其他設備的正常使用。

?
