黑白液晶顯示屏的原理

文章出處：未知人氣：發表時間：2018-07-27

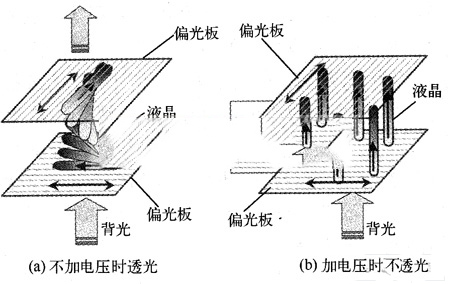

常白液晶顯示屏簡稱NW液晶屏。關于此類液晶屏，不施加電壓時，液晶透光，顯示亮的畫面;施加電壓時，液晶不透光，顯示暗的畫面。常白型液晶顯示屏示意圖如圖1，它也是最為常用的一種。

常白型液晶顯示屏示意圖如圖1

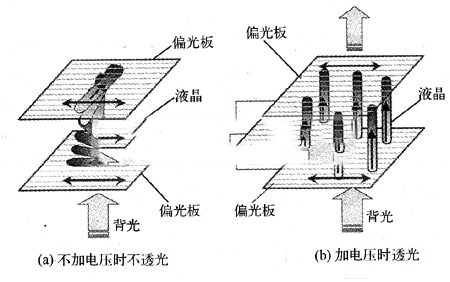

常黑型液晶顯示屏簡稱NB液晶屏。對于此類液晶屏，不施加電壓時，液晶不透光，顯示暗的畫面;施加電壓時，液晶透光，顯示亮的畫面。常黑型液晶顯示屏示意圖如圖2所示。
黑白液晶顯示屏的原理

常黑型液晶顯示屏示意圖如圖2所示

對TN液晶顯示屏而言，位于上、下玻璃的配向膜都是相互垂直的，而NB與NW液晶的差別只在于偏光板的絕對地位不同而已，對NW來說，其上、下偏光板的極性是互相垂直的，所以不施加電壓時，光線會因為液晶將之旋轉90°而透光;而對NB液晶屏來說，其上下偏光板的極性是互相平行的，所以不施加電壓時，光線會因為液晶將之旋轉90°而無法透過。

為什么要有NW與NB這兩種不同的偏光板配置呢?重要是為了不同的應用環境，個別運用于臺式計算機或筆記本時，大多為NW的配置，這是由于個別計算機軟件運行時全部屏幕大多是亮點，也就是說，多為白底黑字，既然亮點占大多數，運用NW當然相對便捷，而且NW的亮點不須要加電壓，使用時也會比較省電;反之NB就適用于大多是顯示屏為黑底的應用了。
