LCD/LCM成品檢驗方法以及LCD屏常見的不良現象

文章出處：未知人氣：發表時間：2019-12-17

首先液晶的檢驗標準目前還未涉及到國標參數，都是參照液晶行業的標準來達到客戶的基本要求。

A+級別航天、工控級別產品偏多，對品質的要求相對較高，成本也較高

A 級別工業級別的產品偏多，電力系統、汽車儀表、電子儀器、醫療設備等。

B級別民用品較多，空調遙控器、POS機、洗衣機、電動車、對成本控制要求較高。

根據不同客戶對質量的要求，檢驗標準也會相應不一樣。

環境要求：

LCD成品檢驗需使用2盞40W的熒光燈，檢驗人員應距離燈1米遠。環境溫度控制在10～32℃，濕度控制在60±15%RH。

檢驗方法：

1．檢測時，肉眼應距離LCD產品30cm。產品應在其正確的顯示模式和驅動條件下進行；

2．LCD屏全透產品需加背光后在正常條件下檢查外觀；

3．LCM導光板產品必須在點亮狀態下檢測一次外觀；

4．凡COG產品在貼片后須進行電訊檢查在測試頻率為80HZ，電壓需在測試儀上按5后在Vop的基礎上在0.6V范圍內調整；

5．TN類產品在掃描狀態下檢：Leak，大電流，其余電訊項目在全顯狀態檢查；

檢驗等級：

標準中出現的A，B，C為產品的檢驗等級，A級最嚴，B級次之，C級較松。不同產品適用的產品檢驗等級請查閱技術部《產品檢驗規格書》。

常見的外觀性不良有：

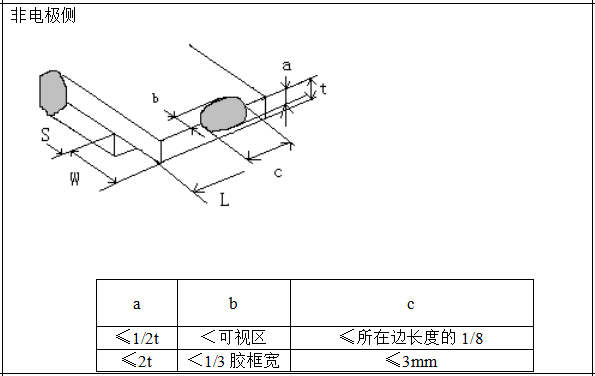

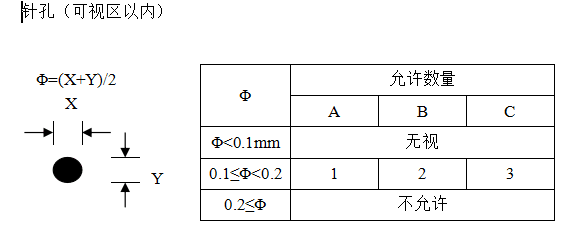

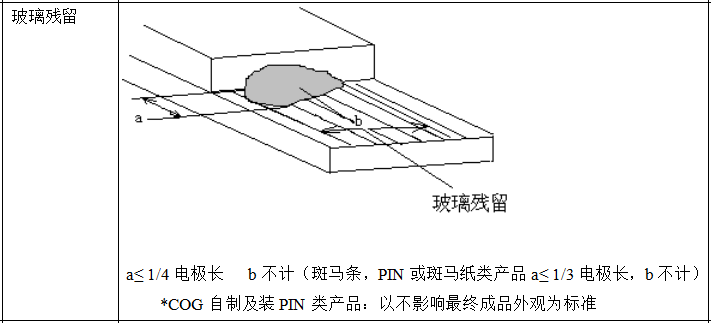

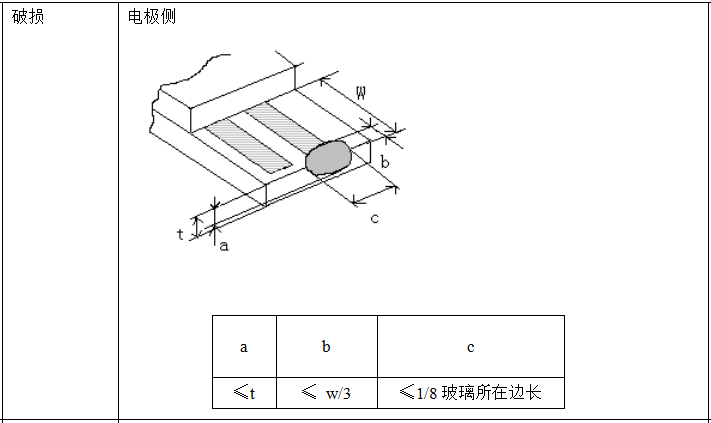

黑點、白點、污物、劃傷、內劃傷、針孔、貼片不良、外劃傷、破損、玻璃殘留、尺寸不良、封口不良、定位不良、盒內氣泡、邊框膠不良、彩虹（可是區域內）、底色不良、保護層不良、裝PIN不良、絲印不良、FPC不良、TCP不良、焊接不良、阻容件錯位等。

常見的功能性不良有：

Leak、Short、電流過大、響應不良、視角缺陷、多顯、顯示不全、字肥字瘦、顯示色不均、顯示黑點、白點(可視區范圍以內）、背光不亮、死燈等

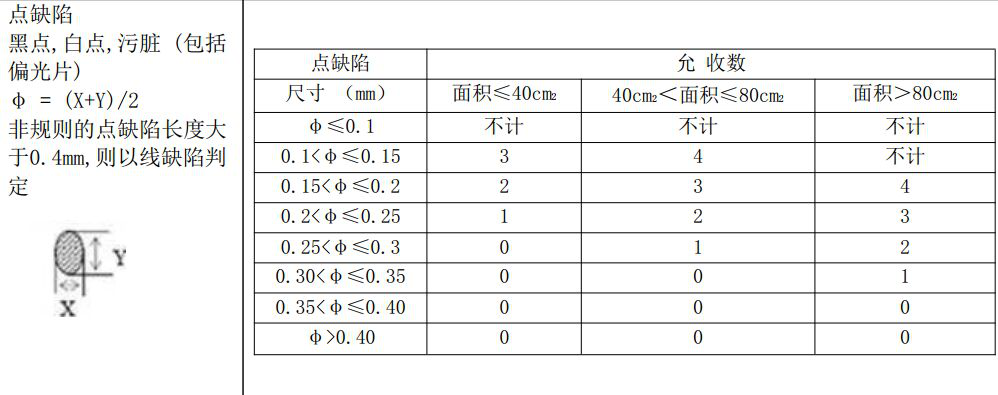

以下簡單列舉污點的標準：

液晶污點

液晶模組的所有原材料都是有一個壽命限制，這也就是市場上為什么會存在著液晶屏價格參差不齊的現象，比如一款液晶模組的芯片壽命在8萬小時，但需要注意這個8萬小時指的是IC在其出廠后，必須是生產日期的一年之內，才能保證它達到它的壽命期限，如若不是其壽命時間是會受到影響的。

以上就是咱們液晶行業的基本檢驗標準，在日常商談中一定要雙方溝通好，一面給自己后續的工作帶來不便！！
